이진 검색 트리 구현 및 테스트프로그래밍 기초/알고리즘 2021. 8. 10. 12:06
이진 검색 트리
이진 검색 트리의 특성은 다음과 같다.
- 각 노드는 서로 다른 키 값을 하나씩 갖는다.
- 최상위 레벨에 루트가 있으며, 각 노드는 최대 두 개의 자식 노드를 가진다.
- 노드의 왼쪽 서브 트리의 모든 노드의 값은 항상 노드의 값보다 작다.
- 노드의 오른쪽 서브 트리의 모든 노드의 값은 항상 노드의 값보다 크다.

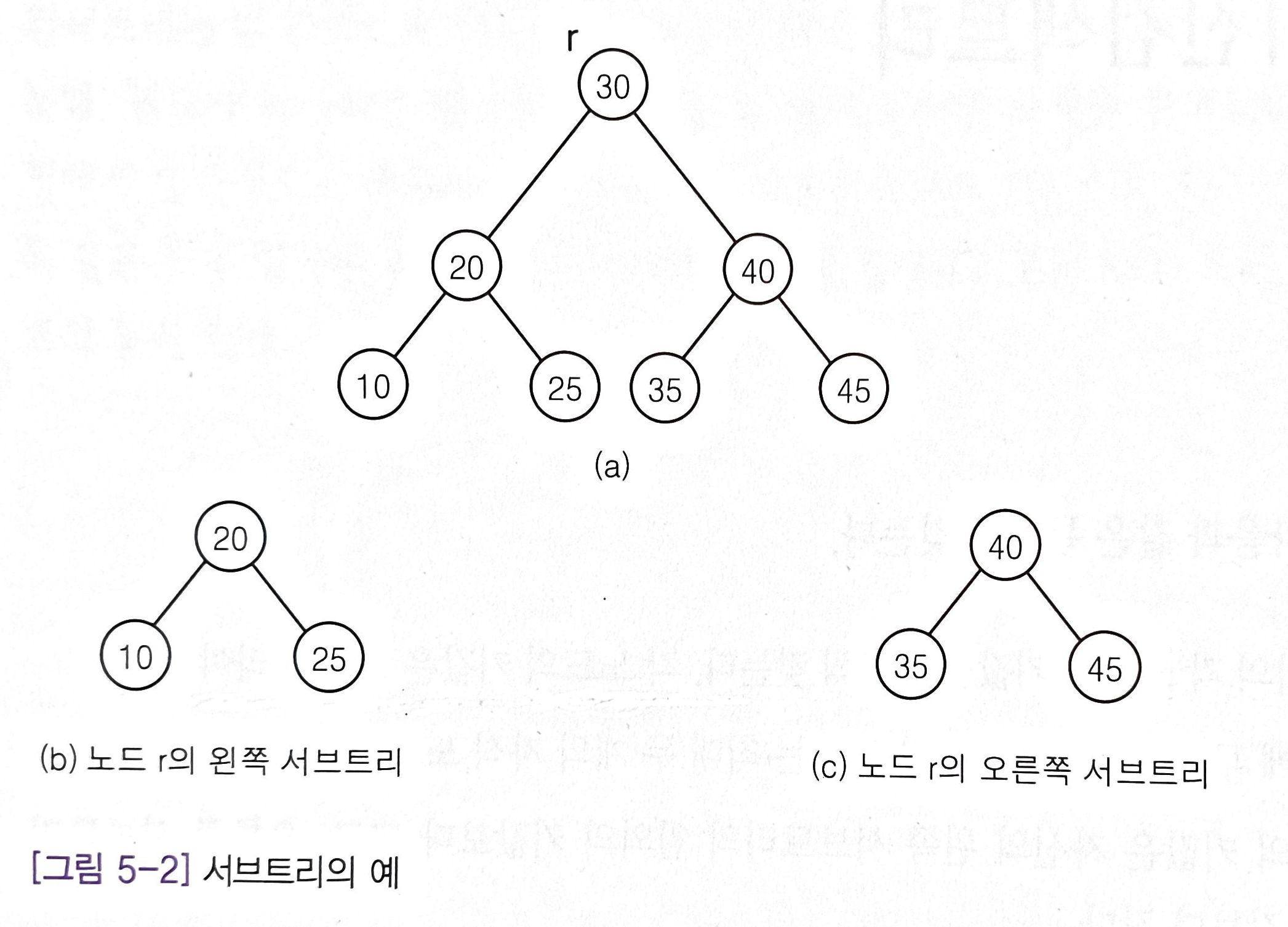

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-2 이진 검색 트리에서의 검색
특정 키를 가진 노드를 검색하는 방법은 다음과 같다.
- 이진 검색 트리의 루트 노드에서부터 비교를 시작한다.
- 주어진 키와 노드의 키를 비교하여 주어진 키가 노드의 키가 같으면 노드를 반환한다.
- 주어진 키가 노드의 키보다 작으면 왼쪽 서브 트리로 이동하여 다시 비교한다.
- 주어진 키가 노드의 키보다 크면 오른쪽 서브 트리로 이동하여 다시 비교한다.
- 위 과정을 노드를 찾거나 말단 노드에 도달할 때까지 반복한다.

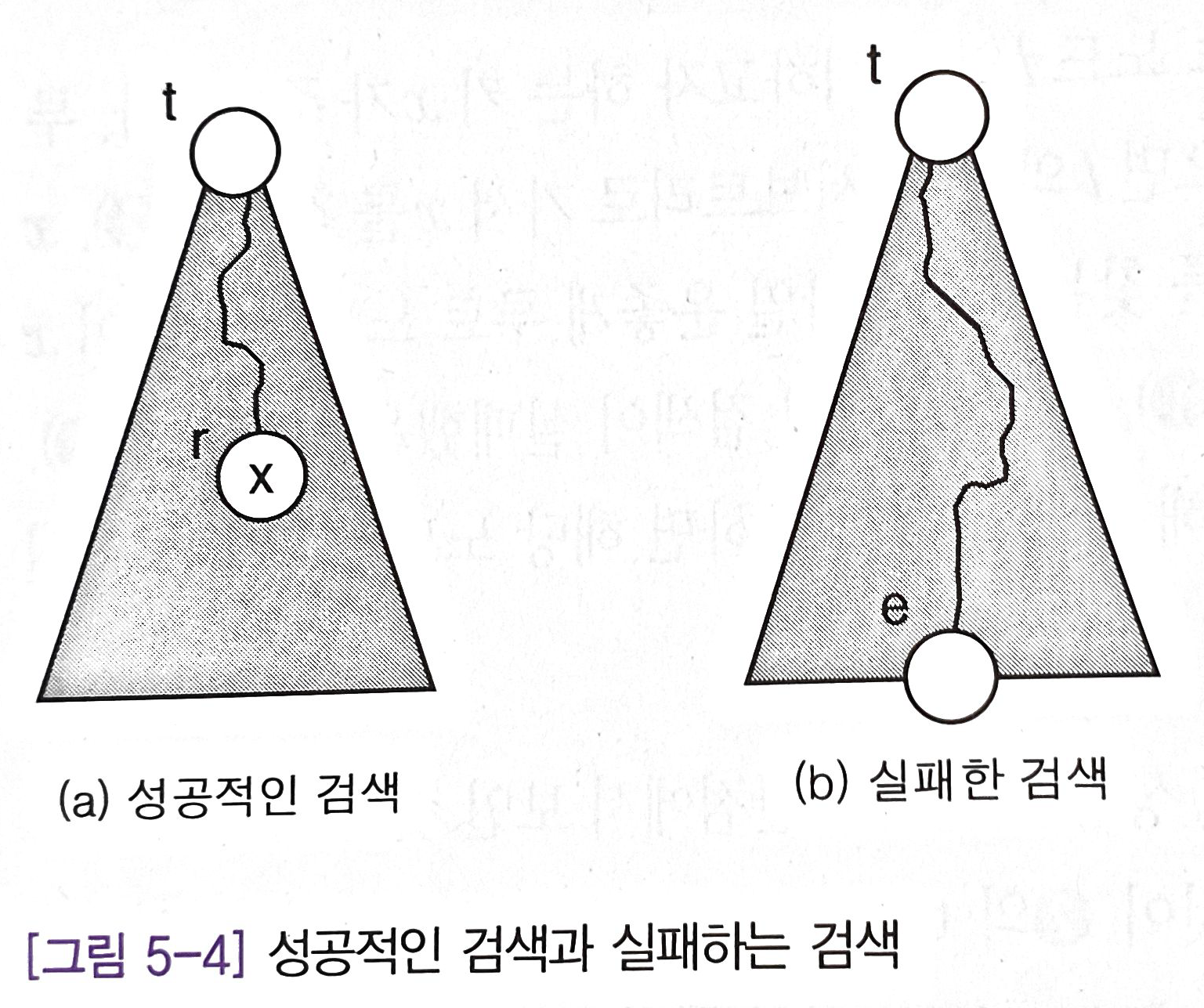

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-4 이진 검색 트리에서의 검색 알고리즘
TreeSearch(t, x) { if (t = NIL or key[t] = x) then return t; if (x < key[t]) then { return TreeSearch(left[t], x); } else { return TreeSearch(right[t], x); } }이진 검색 트리에서의 삽입
이진 검색 트리에 노드를 삽입하는 방법은 다음과 같다.
- 삽입하려는 값이 이진 검색 트리에 존재하는지 확인하기 위해 검색을 진행한다.
- 값이 이미 존재하는 경우 종료한다.
- 값이 존재하지 않아 말단 노드에 도달한 경우 해당 노드에 삽입하려는 값을 가진 노드를 추가한 뒤 종료한다.

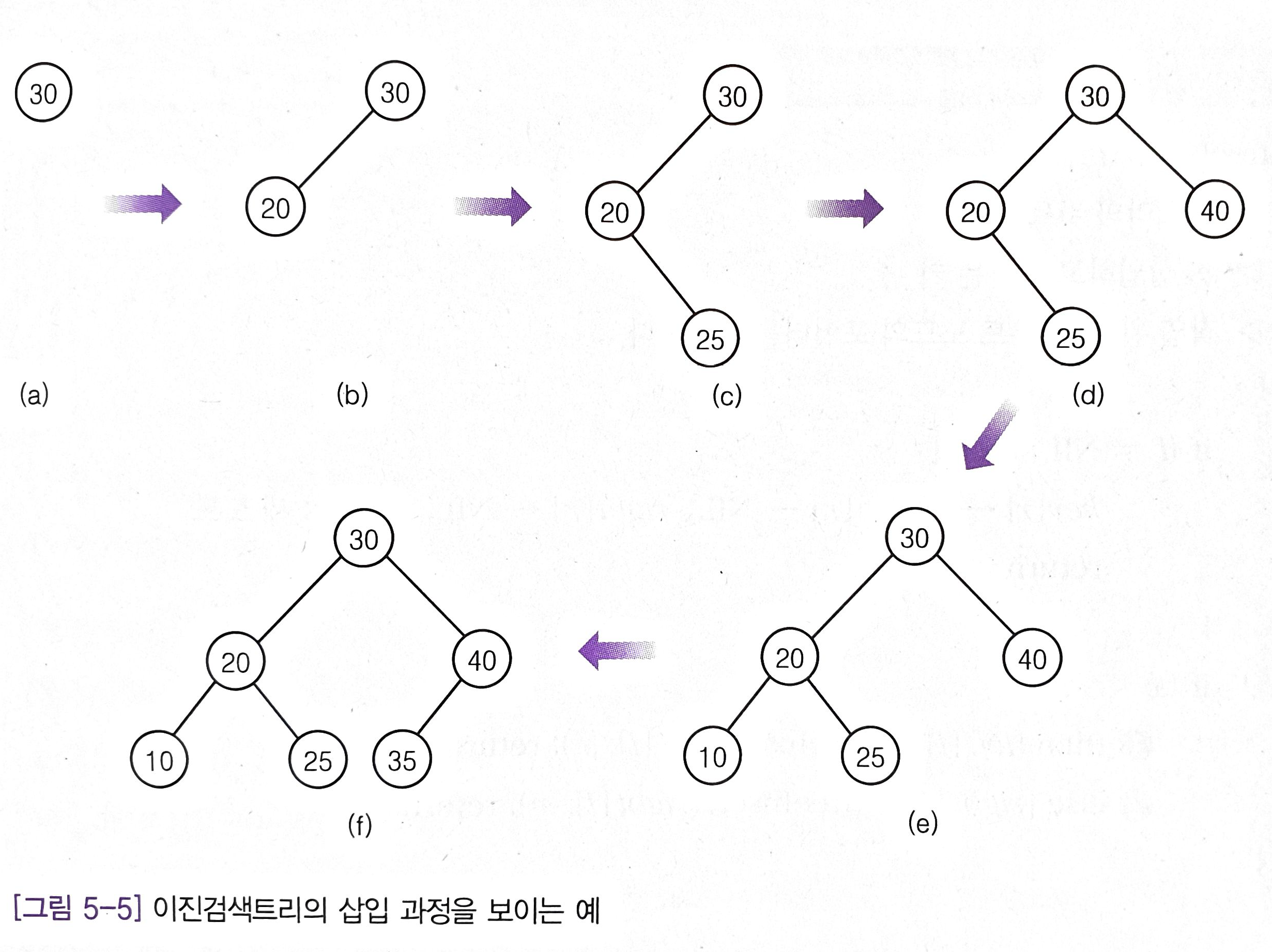

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-5 이진 검색 트리에서의 삽입 알고리즘
TreeInsert(t, x) { if (t = NIL) then { r = NEW_NODE; key[r] ← x; left[r] ← NIL; right[r] ← NIL; return r; } if (x < key[t]) then { left[t] ← TreeInsert(left[t], x); return t; } else { right[t] ← TreeInsert(right[t], x); return t; } }이진 검색 트리에서의 삭제
이진 검색 트리서 노드를 삭제할 때에는 다음과 같이 케이스를 나눠서 진행해야 한다.
- 삭제할 노드에 자식이 없는 경우
- 삭제할 노드에 자식이 하나 있는 경우
- 삭제할 노드에 자식이 둘 있는 경우
- 자식이 없는 경우
해당 노드를 바로 삭제한다.

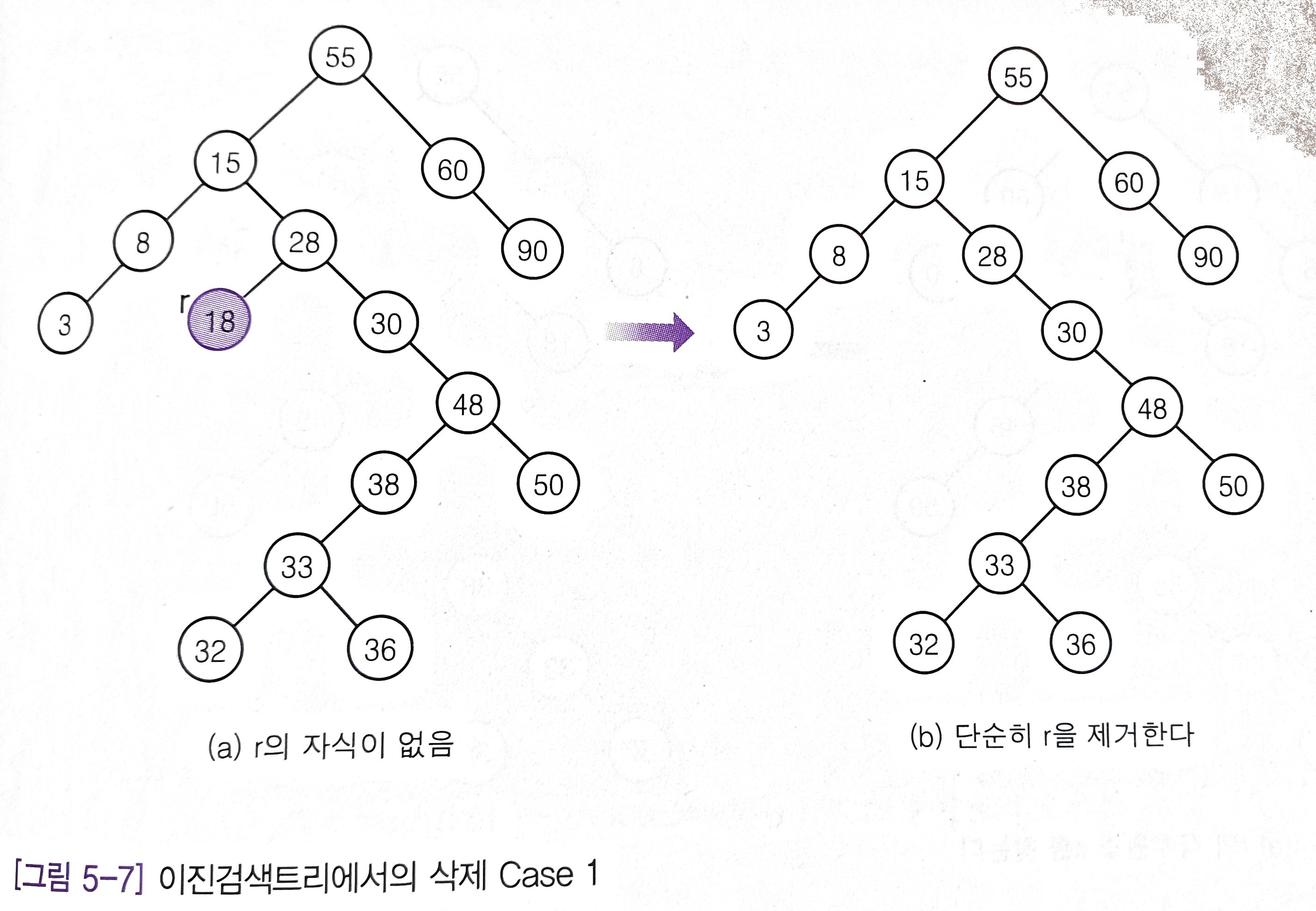

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-7 - 자식이 하나 있는 경우
해당 노드를 삭제한 뒤 자식 노드를 삭제한 노드의 위치에 놓아준다.

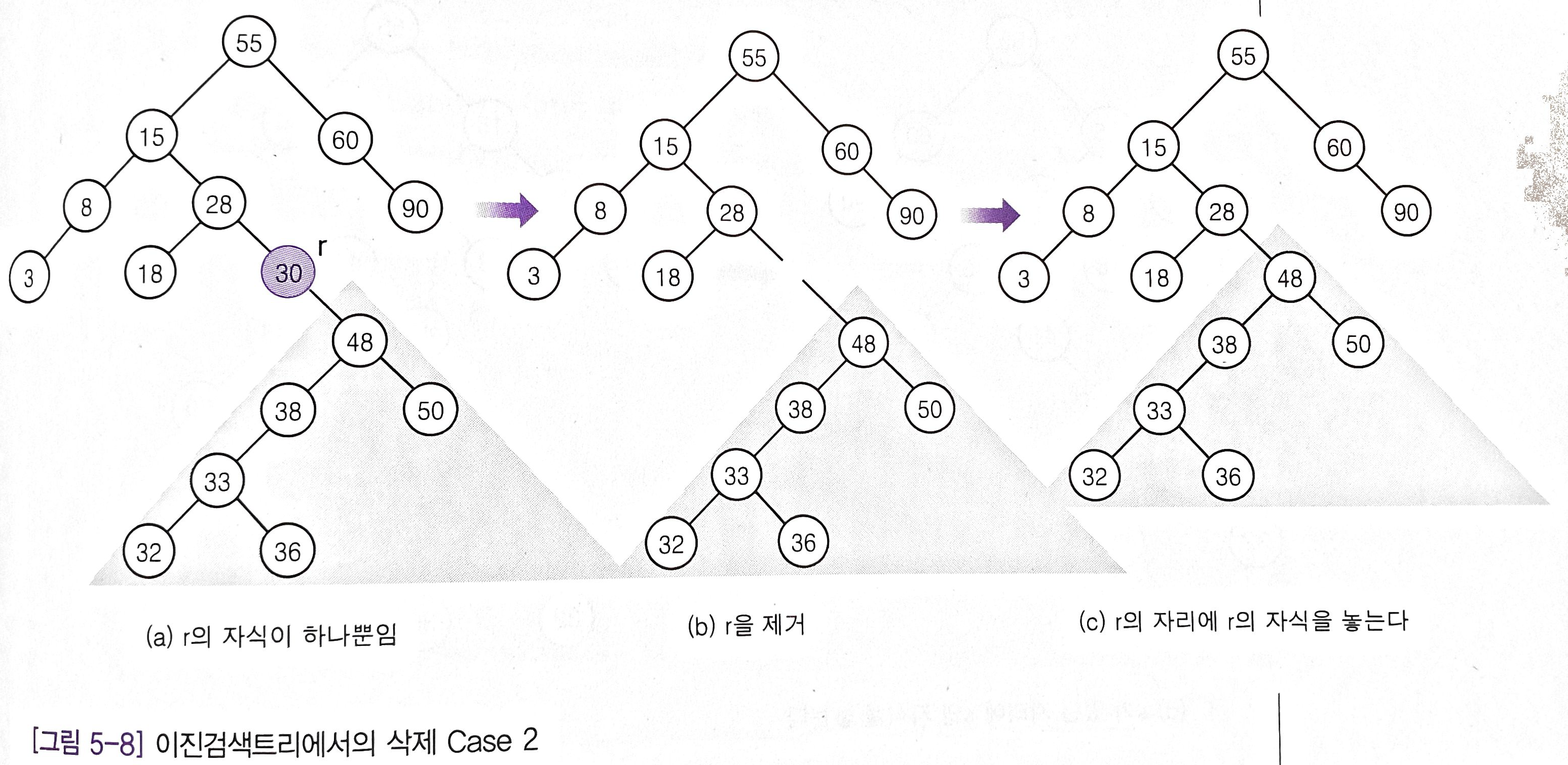

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-8 - 자식이 둘 있는 경우
해당 노도를 삭제한 뒤 이진 검색 트리의 서브 트리의 조건을 깨지 않는 자식 노드를 골라 삭제한 노드의 위치에 놓아준다. 이때, 서브 트리의 조건을 깨지 않는 조건은 다음과 같다.
- 오른쪽 자식의 서브 트리에서 가장 작은 값을 가진 노드
- 왼쪽 자식의 서브 트리에서 가장 큰 값을 가진 노드
※ 선택된 노드에 자식이 존재하는 경우 이상의 알고리즘을 재귀적으로 반복한다.

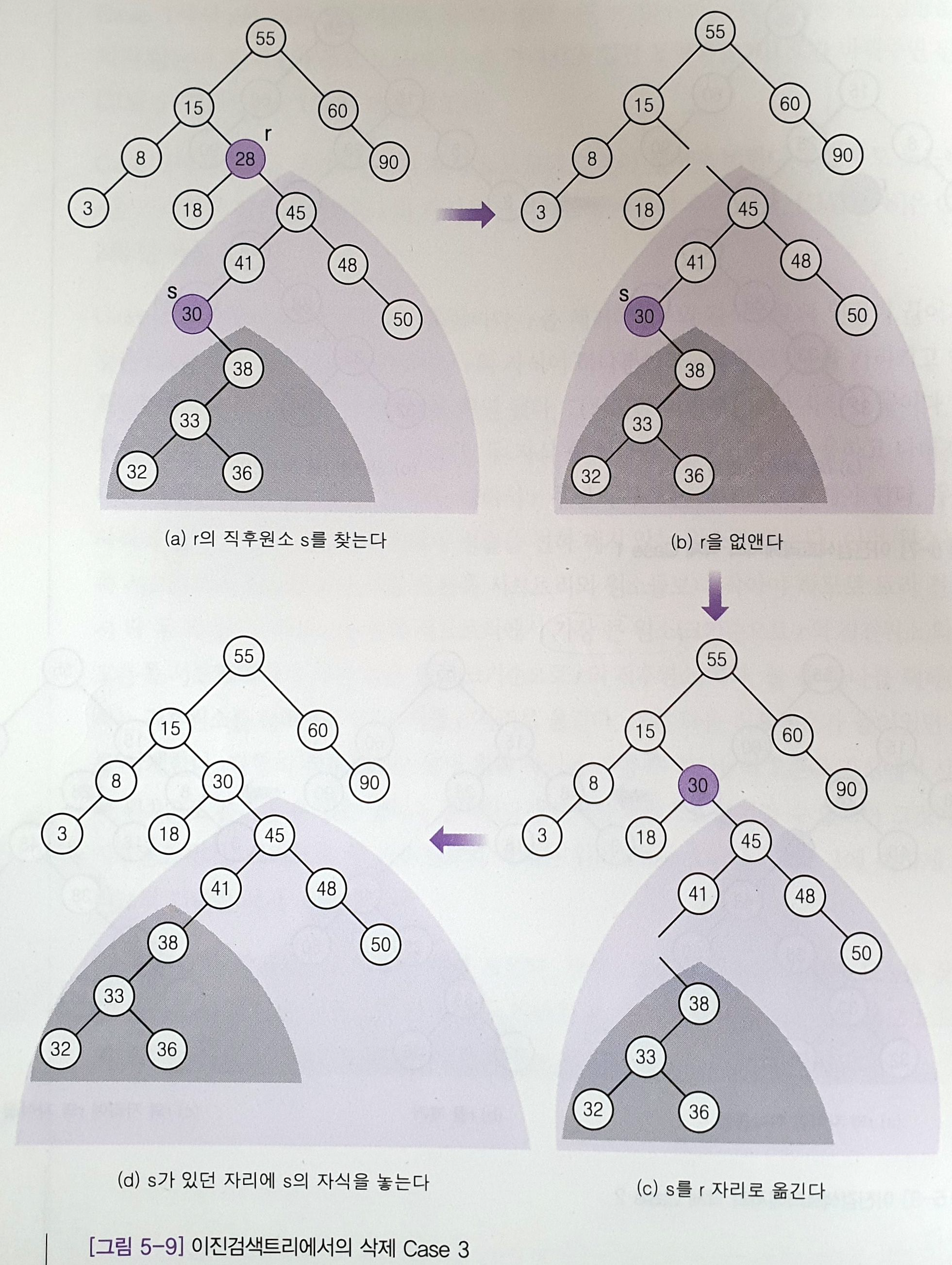

쉽게 배우는 알고리즘 이진 검색 트리 그림 5-9 이진 검색 트리에서의 삭제 알고리즘
TreeDelete(t, r, x) { if (r = t) then { root ← DeleteNode(t); } else if (r = left[p]) then { left[p] ← DeleteNode(r); } else { right[p] ← DeleteNode(r); } } DeleteNode(r) { if (left[r] = right[r] = NIL) then { return NIL; } else if (left[r] = NIL and right[r] ≠ NIL) then { return right[r]; } else if (left[r] ≠ NIL and right[r] = NIL) then { return left[r]; } else { s ← right[r]; while (left[s] ≠ NIL) { parent ← s; s ← left[s]; } key[r] ← key[s]; if (s = right[r]) then { right[r] ← right[s]; } else { left[parent] ← right[s]; } return r; } }이진 검색 트리 구현
연결 자료구조를 이용하여 이진 검색 트리를 구현한다.
BinarySearchTree.h
#pragma once #include "../Common.h" #include <string> #include <queue> #include <map> using std::string; using std::queue; using std::map; /// <summary> /// 이진 검색 트리에 사용할 노드 /// </summary> struct BinarySearchNode { const static int Width = 5; BinarySearchNode() : isEmpty(false), data{ 0 }, parent{ nullptr }, left{ nullptr }, right{ nullptr } {} BinarySearchNode(int data) : isEmpty(false), data{ data }, parent{ nullptr }, left{ nullptr }, right{ nullptr } {} void Clear() { data = 0; parent = nullptr; left = nullptr; right = nullptr; } int GetMaxDepth() { int leftMaxDepth{ left != nullptr ? left->GetMaxDepth() : 0 }; int rightMaxDpth{ right != nullptr ? right->GetMaxDepth() : 0 }; return (leftMaxDepth > rightMaxDpth ? leftMaxDepth : rightMaxDpth) + 1; } int GetCurDepth() { return (parent != nullptr ? parent->GetCurDepth() : 0) + 1; } bool HasLeftChild() { return left != nullptr; } bool HasRightChild() { return right != nullptr; } string ToString() { if (isEmpty) { return string(Width, ' '); } string dataStr = std::to_string(data); size_t spaceCnt = Width - dataStr.size(); size_t leftSpaceCnt = spaceCnt / 2; size_t rightSpaceCnt = spaceCnt / 2 + spaceCnt % 2; return string(leftSpaceCnt, '_') + dataStr + string(rightSpaceCnt, '_'); } bool isEmpty; int data; BinarySearchNode* parent; BinarySearchNode* left; BinarySearchNode* right; }; /// <summary> /// 이진 검색 트리에서 노드의 재활용을 위한 매니저 /// </summary> class BinarySearchNodeManager { public: ~BinarySearchNodeManager(); void Push(BinarySearchNode* node); BinarySearchNode* Pop(); BinarySearchNode* GetEmptyNode(BinarySearchNode* parent); private: BinarySearchNode* nodes; }; /// <summary> /// 연결 자료구조를 이용한 이진 검색 트리 /// </summary> class BinarySearchTree { public: ~BinarySearchTree(); bool Exists(int data); const BinarySearchNode& Search(int data); void Insert(int data); void Delete(int data); void PrintBinarySearchTree(); private: void Insert(BinarySearchNode* parent, int data); void Delete(BinarySearchNode* node); void PrintBinarySearchTree(BinarySearchNode* node, int lineWidth); BinarySearchNode* GetNode(int data); bool IsLeftNode(BinarySearchNode* node); bool IsRightNode(BinarySearchNode* node); int GetTreeMaxDepth(); string GetNodeStick(BinarySearchNode* node, int blankSize); private: BinarySearchNode* _root; BinarySearchNodeManager _nodeManager; queue<BinarySearchNode*> _queue; map<int, string> _numberMap; map<int, string> _stickMap; };BinarySearchTree.cpp
#include "BinarySearchTree.h" #pragma region 노드 매니저 /// <summary> /// 종료 전 생성하 노드 제거 /// </summary> BinarySearchNodeManager::~BinarySearchNodeManager() { while (nodes != nullptr) { BinarySearchNode* temp{ nodes }; nodes = nodes->left; delete temp; } } /// <summary> /// 사용 완료한 노드를 매니저에 저장 /// </summary> /// <param name="node">사용후 반환할 노드</param> void BinarySearchNodeManager::Push(BinarySearchNode* node) { node->left = nodes; nodes = node; } /// <summary> /// 노드가 필요한 경우 매니저에서 반환 /// </summary> /// <returns>사용할 수 있는 노드</returns> BinarySearchNode* BinarySearchNodeManager::Pop() { BinarySearchNode* node{ nodes }; if (node != nullptr) { nodes = node->left; node->Clear(); } else { node = new BinarySearchNode(); } return node; } /// <summary> /// 주어진 노드를 부모로 하는 공백 노드를 반환한다. /// </summary> /// <param name="parent">부모 노드</param> /// <returns>공백 노드</returns> BinarySearchNode* BinarySearchNodeManager::GetEmptyNode(BinarySearchNode* parent) { BinarySearchNode* emptyNode = Pop(); emptyNode->parent = parent; emptyNode->isEmpty = true; return emptyNode; } #pragma endregion #pragma region 이진 검색 트리 /// <summary> /// 종료 전 남은 노드 제거 처리 /// </summary> BinarySearchTree::~BinarySearchTree() { while (_root != nullptr) { Delete(_root); } } /// <summary> /// 이진 검색 트리에서 특정 값을 가지는 노드가 존재하는지 여부 확인 /// </summary> /// <param name="data">찾을 값</param> /// <returns>존재 여부</returns> bool BinarySearchTree::Exists(int data) { BinarySearchNode* node{ _root }; while (node != nullptr) { if (node->data == data) { return true; } else if (node->data > data) { node = node->left; } else { node = node->right; } } return false; } /// <summary> /// 이진 검색 트리에서 주어진 값을 가진 노드를 반환 /// </summary> /// <param name="data">찾을 값</param> /// <returns>값을 가진 노드, 없으면 nullptr</returns> const BinarySearchNode& BinarySearchTree::Search(int data) { return *GetNode(data); } /// <summary> /// 이진 검색 트리에 값을 가지는 노드를 삽입 /// </summary> /// <param name="data">삽입할 값</param> void BinarySearchTree::Insert(int data) { if (Exists(data)) { return; } Insert(_root, data); } /// <summary> /// 이진 검색 트리에서 해당 값을 가지는 노드를 제거 /// </summary> /// <param name="data">제거할 값</param> void BinarySearchTree::Delete(int data) { if (!Exists(data)) { return; } Delete(GetNode(data)); } /// <summary> /// 이진 검색 트리를 출력한다. /// </summary> void BinarySearchTree::PrintBinarySearchTree() { if (_root == nullptr) { std::cout << "EMPTY\n"; return; } int maxDepth{ _root->GetMaxDepth() }; int maxNodeCount{ static_cast<int>(std::pow(2, maxDepth - 1)) }; int totalCount{ maxNodeCount * 2 + 1 }; int lineWidth{ totalCount * BinarySearchNode::Width }; for (int i = 1; i <= maxDepth; i++) { _numberMap[i] = ""; _stickMap[i] = ""; } _queue.push(_root); while (!_queue.empty()) { BinarySearchNode* node{ _queue.front() }; _queue.pop(); PrintBinarySearchTree(node, lineWidth); if (!node->isEmpty) { if (node->left != nullptr) { _queue.push(node->left); } else { BinarySearchNode* emptyNode{ _nodeManager.GetEmptyNode(node) }; emptyNode->left = node; _queue.push(emptyNode); } if (node->right != nullptr) { _queue.push(node->right); } else { BinarySearchNode* emptyNode{ _nodeManager.GetEmptyNode(node) }; emptyNode->right = node; _queue.push(emptyNode); } } if (node->isEmpty) { _nodeManager.Push(node); } } for (int i = 1; i <= maxDepth; i++) { std::cout << _stickMap[i] << '\n'; std::cout << _numberMap[i] << '\n'; } std::cout << "\n\n"; } /// <summary> /// 이진 검색 트리 삽입 처리 /// </summary> /// <param name="parent">삽입해야 할 노드의 부모</param> /// <param name="data">삽입할 값</param> void BinarySearchTree::Insert(BinarySearchNode* parent, int data) { if (parent == nullptr) { BinarySearchNode* node{ _nodeManager.Pop() }; node->data = data; _root = node; } else if (parent->data > data) { if (parent->left == nullptr) { BinarySearchNode* node{ _nodeManager.Pop() }; node->data = data; node->parent = parent; parent->left = node; } else { Insert(parent->left, data); } } else { if (parent->right == nullptr) { BinarySearchNode* node{ _nodeManager.Pop() }; node->data = data; node->parent = parent; parent->right = node; } else { Insert(parent->right, data); } } } /// <summary> /// 이진 검색 트리 제거 처리 /// </summary> /// <param name="node">제거할 노드</param> void BinarySearchTree::Delete(BinarySearchNode* node) { BinarySearchNode* parent{ node->parent }; if (node->left == nullptr && node->right == nullptr) { if (IsLeftNode(node)) { parent->left = nullptr; } else if (IsRightNode(node)) { parent->right = nullptr; } else { _root = nullptr; } _nodeManager.Push(node); } else if (node->left != nullptr && node->right == nullptr || node->left == nullptr && node->right != nullptr) { BinarySearchNode* child{ node->left }; if (child == nullptr) { child = node->right; } if (IsLeftNode(node)) { parent->left = child; } else if (IsRightNode(node)) { parent->right = child; } else { _root = child; } child->parent = parent; _nodeManager.Push(node); } else { BinarySearchNode* child{ node->left }; while (child->right != nullptr) { child = child->right; } node->data = child->data; Delete(child); } } /// <summary> /// 이진 검색 트리를 출력한다. /// </summary> /// <param name="node">현재 출력할 노드</param> void BinarySearchTree::PrintBinarySearchTree(BinarySearchNode* node, int lineWidth) { int curDepth{ node->GetCurDepth() }; int curNodeCount{ static_cast<int>(std::pow(2, curDepth - 1)) }; int totalNodeSize{ curNodeCount * BinarySearchNode::Width }; int blankCount{ curNodeCount + 1 }; int totalBlankSize{ lineWidth - totalNodeSize }; int blankSize{ totalBlankSize / blankCount }; string& numberStr{ _numberMap[curDepth] }; numberStr.append(string(blankSize, ' ')); numberStr.append(node->ToString()); string& stickStr{ _stickMap[curDepth] }; stickStr.append(GetNodeStick(node, blankSize)); } /// <summary> /// 주어진 값을 가진 노드의 포인터를 반환한다. /// </summary> /// <param name="data">찾으려는 값</param> /// <returns>노드의 포인터</returns> BinarySearchNode* BinarySearchTree::GetNode(int data) { BinarySearchNode* node{ _root }; while (node != nullptr) { if (node->data == data) { break; } else if (node->data > data) { node = node->left; } else { node = node->right; } } return node; } /// <summary> /// 해당 노드가 부모 노드의 왼쪽 자식인지 여부 /// </summary> /// <param name="node">확인할 노드</param> /// <returns>왼쪽 자식인지 여부</returns> bool BinarySearchTree::IsLeftNode(BinarySearchNode* node) { return node->parent != nullptr && node->parent->left == node; } /// <summary> /// 해당 노드가 부모 노드의 오른쪽 자식인지 여부 /// </summary> /// <param name="node">확인할 노드</param> /// <returns>오른쪽 자식인지 여부</returns> bool BinarySearchTree::IsRightNode(BinarySearchNode* node) { return node->parent != nullptr && node->parent->right == node; } /// <summary> /// 트리의 최대 깊이를 반환한다. /// </summary> /// <returns>트리의 최대 깊이</returns> int BinarySearchTree::GetTreeMaxDepth() { return _root != nullptr ? _root->GetMaxDepth() : 0; } /// <summary> /// 주어진 노드에 맞는 막대를 만들어 반환한다. /// </summary> /// <param name="node">처리할 노드</param> /// <returns>막대 노드 문자열</returns> string BinarySearchTree::GetNodeStick(BinarySearchNode* node, int blankSize) { if (node == _root) { return ""; } int halfNodeWidth{ BinarySearchNode::Width / 2 }; int halfBlankSize{ blankSize / 2 }; string result; if ((node->isEmpty && node->left != nullptr) || IsLeftNode(node)) { int leftSpaceCnt{ blankSize + halfNodeWidth - (BinarySearchNode::Width % 2 == 0 ? 1 : 0) }; result.append(string(leftSpaceCnt, ' ')); result.append(node->isEmpty ? " " : "┌"); int rightHypenCnt{ halfBlankSize + halfNodeWidth - 1 }; for (int i = 0; i < rightHypenCnt; i++) { result.append(node->isEmpty ? " " : "─"); } result.append(node->isEmpty ? " " : "┘"); } else { result.append(node->isEmpty ? " " : "└"); int leftHypenCnt{ halfBlankSize + halfNodeWidth - 1 }; for (int i = 0; i < leftHypenCnt; i++) { result.append(node->isEmpty ? " " : "─"); } result.append(node->isEmpty ? " " : "┐"); result.append(string(halfNodeWidth, ' ')); } return result; } #pragma endregionmain.cpp
#include "Common.h" #include "검색트리/BinarySearchTree.h" int main() { int n = 9; int* arr; // 동작 테스트를 위한 값 arr = new int[n]{ 10, 5, 20, 3, 7, 15, 25, 1, 4 }; BinarySearchTree tree; for (int i = 0; i < n; i++) { tree.Insert(arr[i]); } tree.PrintBinarySearchTree(); tree.Delete(5); tree.PrintBinarySearchTree(); tree.Delete(10); tree.PrintBinarySearchTree(); tree.Delete(15); tree.PrintBinarySearchTree(); delete[] arr; }실행 결과
_10__ ┌─────────────┘└─────────────┐ __5__ _20__ ┌───────┘└───────┐ ┌───────┘└───────┐ __3__ __7__ _15__ _25__ ┌───┘└───┐ __1__ __4__ _10__ ┌─────────────┘└─────────────┐ __4__ _20__ ┌───────┘└───────┐ ┌───────┘└───────┐ __3__ __7__ _15__ _25__ ┌───┘ __1__ __7__ ┌─────────────┘└─────────────┐ __4__ _20__ ┌───────┘ ┌───────┘└───────┐ __3__ _15__ _25__ ┌───┘ __1__ __7__ ┌─────────────┘└─────────────┐ __4__ _20__ ┌───────┘ └───────┐ __3__ _25__ ┌───┘ __1__NadanKim/Algorithm: 알고리즘 학습 및 예제 코드 작성을 위한 저장소 (github.com)
